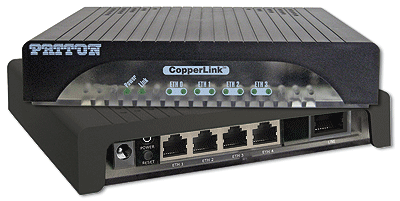

Patton_CL1314
![Patton_CL1314](prod_images/cl1314.png)
Základní technická charakteristika:
-
Rychlost až 15 Mbps
-
Automatické vyhledání maximální možné rychlosti
-
Jednoduché připojení linky (2-drát nebo 4-drát) přes RJ-11 port
-
Vestavěný 4-portový Ethernet Switch 4x 10/100 Base-T, automatická detekce, Full/Half-Duplex Ethernet
-
Transparentní LAN bridging pro protokoly na vyšších vrstvách, podpora 802. 1Q VLAN
-
Automatic Learning, Aging, and Filtering
-
Kódování: TC-PAM 16, TC-PAM 32, TC-PAM 64, TC-PAM 128
Vzdálenost pro kabel 24 AWG (0.5 mm) | |
Rychlost linky
|
km
|
192K
|
10.4
|
512K
|
10.1
|
1024K
|
9.0
|
2048K
|
7.1
|
4096K
|
4.9
|
5696K
|
3.7
|
8192K
|
3.0
|
15296K
|
1.2
|
Schéma zapojení do sítě:
Specifikace:
- Protokol: transparentní k vyšším vrstvám protokolů
- Přenosová linka: jednoduchý kroucený metalický pár (2-drát nebo 4-drát)
- Linková rychlost: Automatické vyhledání vhodné rychlosti od 192 kbps do 15,3 Mbps nebo uživatelsky nastavitelná po 64 kbps
- Stavové LED indikátory předního panelu: WAN: Link, LAN (Ethernet): Link/Act, Power
- Kódování na lince (2-drát): TC-PAM 16 (až 2,3 Mbs), TC-PAM 32 (až 5,7 Mbs), TC-PAM 64 (až 11,4 Mbs), TC-PAM 128 (až 15.3 Mbs)
- Kódování na lince (4-drát): TC-PAM 16 (až 4,6 Mbs), TC-PAM 32 (až 11,4 Mbs), TC-PAM 64 (až 22,8 Mbs), TC-PAM 128 (až 30 Mbs)
- Konektory: RJ-45, 4x 10/100 Ethernet, IEC320 napájecí konektor
- Linkové rozhraní: 1500 VAC izolace
- Management: přes DIP switch, Telnet konzolu
- Napájení: Externí 90-260 VAC, 50-60 Hz
- Operační teplota: 0-50°C
- Rozměry: 106 x 390 x 127 mm
- Váha: 0,3 kg
Modelové verze:
CL1314/EUI-2PK - Ethernet Extender Kit CopperLink (místní + vzdálená jednotka), pro 1 metalický pár (2-drát), 4 x10/100, 100-240VAC
CL1314/EUI - Ethernet Extender CopperLink (jedna jednotka), pro 1 metalický pár (2-drát), 4 x10/100, 100-240VAC
CL1324/EUI-2PK - Ethernet Extender Kit CopperLink (místní + vzdálená jednotka), pro 1 nebo 2 metalické páry (2/4-drát), 4 x10/100, 100-240VAC
CL1324/EUI - Ethernet Extender CopperLink (jedna jednotka), pro 1 nebo 2 metalické páry (2/4-drát), 4 x10/100, 100-240VAC
Více informací naleznete zde:
http://www.patton.com/ethernet-extender/cl1314/
Přehledová tabulka všech Ethernet extenderů:
http://www.patton.com/products/selectionguide.asp?id=146
Soubor ke stažení (1452kB)
